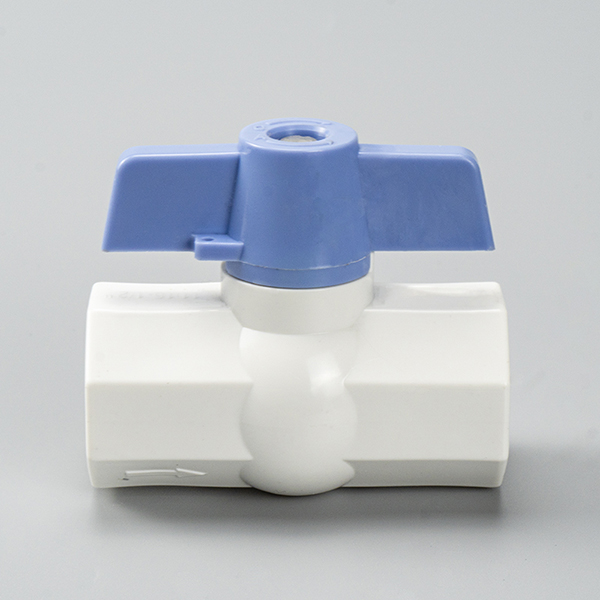

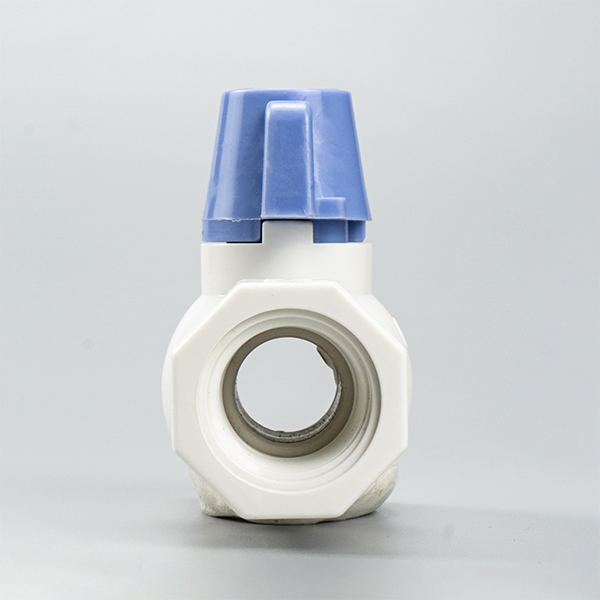

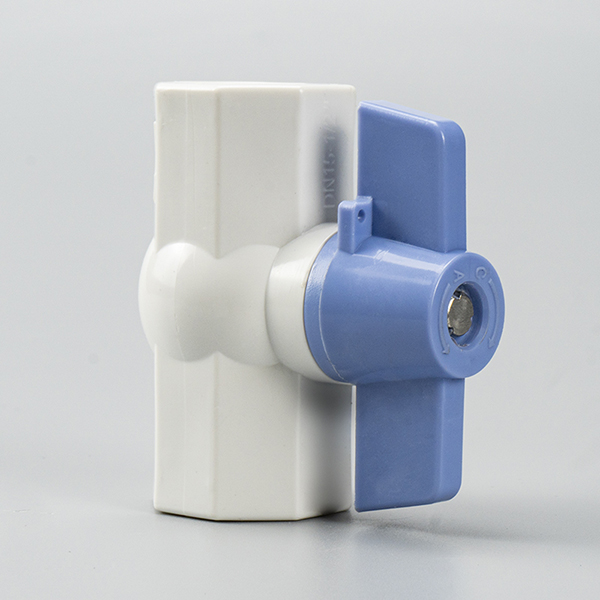

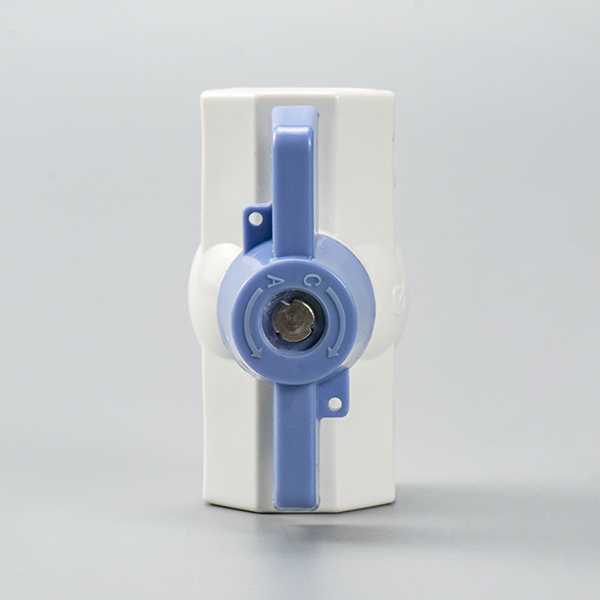

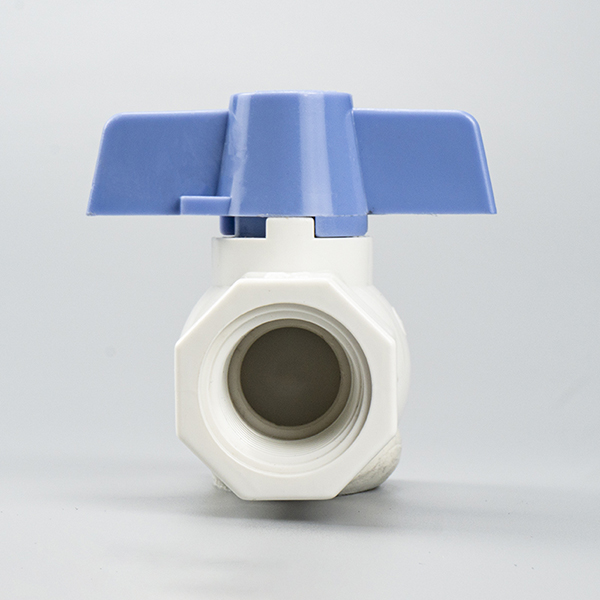

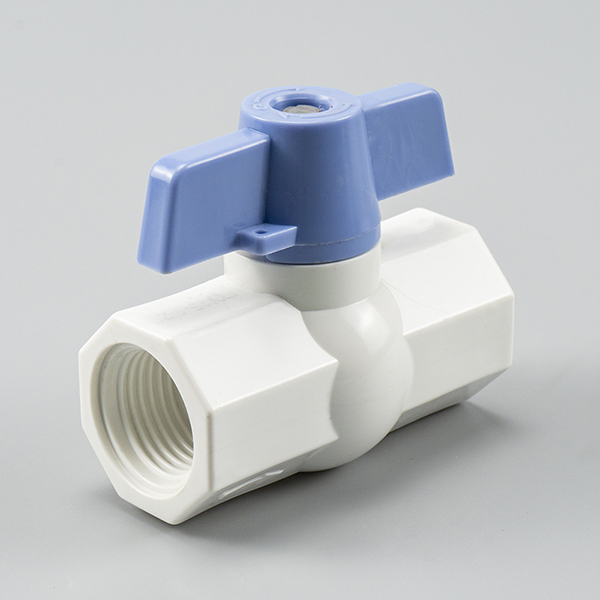

Rukojeť kulového ventilu Objímka Kulové ventily se závitem Ovládací podložka pro ovládání zavlažování Kulový ventil
Parametry zařízení
Název značky: PNTEK
Použití: Zemědělské zavlažování / Marikultura / Bazén / Inženýrské stavby
Barva: Mnoho barev na výběr
Materiál: UPVC
Teplota média: Vysoká teplota, nízká teplota, střední teplota, normální teplota
Životnost produktu:：> 500 000 otevření a zavření
Popis produktu
Kulový kohout naší společnosti velmi dobře odolává korozi, takže lze efektivně prodloužit jeho životnost a samotný výrobek je velmi flexibilní a pohodlný, s vysokou pevností a menším únikem, takže je spotřebiteli velmi chválen. Jsou široce používány v průmyslových a občanských budovách, včetně vnitřních a venkovních odvodnění,
projekty kanalizačních potrubí, korozní chemické podmínky a také mohou být použity pro zemědělský zavlažovací systém.
Kromě toho jsou také vhodné pro ventilační potrubí a drenážní potrubí atd. Máme různé velikosti produktů i pro jednu položku, pro různé aplikační situace. 100% test těsnosti, abyste se ujistili, že produkty, které dostanete, jsou dobré. Během výroby bude probíhat normální kontrola výrobků, aby se ujistil, že výrobky dosahují mezinárodního standardu.
Vzhledem k tomu, že podíl plastových trubek v zásobování teplou a studenou vodou a v průmyslových potrubních aplikacích stále roste, je kontrola kvality plastových ventilů v plastových potrubních systémech stále důležitější.
Výhody produktu
1, nízká hmotnost a vysoká pevnost
2. Žádný vibrační hluk při použití
3. Snadno se otevírá a zavírá
4. Kompaktní kulový ventil se snadno instaluje
5. Nejnižší míra úniku, 100% testováno před balením
6. Odpor kapaliny je malý
7. Materiál rukojeti kulového ventilu: ABS, materiál těla: PVC
8. Odolnost vůči zásadám a kyselinám
9. Měkká barva a vynikající design
10. Šetrné k životnímu prostředí, netoxické
11. Široce používané v každodenním životě: Stavebnictví, zemědělské zavlažování, průmysl, zahrada, bazén...
12. Tyto kulové ventily jsou nabízeny ve velikostech od 20 mm do 110 mm (od 1/2" do 4").
13. Dostupné barvy: Zelená, šedá, bílá, hnědá, modrá
14. Certifikát: ISO 9001, čínský test
Legenda a fyzická mapa
Komponentní materiál
specifikace materiálu
| ŽÁDNÝ. | Část | Materiál | MNOŽSTVÍ |
| 1 | TĚLO | UPVC, CPVC | 1 |
| 2 | STEM O-kroužek | EPDM,FPM (NBR) | 1 |
| 3 | ZASTAVIT | UPVC, CPVC | 1 |
| 4 | MÍČ | UPVC, CPVC | 1 |
| 5 | TĚSNĚNÍ SEDADEL | TPE, TPVC, TPO | 2 |
| 6 | VÍČKO | PVC, ABS | 1 |
| 7 | ZACHÁZET S | PVC, ABS | 1 |
| 8 | ŠROUB | SS304, OCEL | 1 |
Tabulka porovnání parametrů velikosti modelu
| DIMENZE | Jednotka | |||||||||||
| MODEL | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||
| VELIKOST | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" | Palec | ||
| tis./in | NPT | 14 | 14 | 11.5 | 11.5 | 11.5 | 11.5 | 8 | 8 | 8 | mm | |
| BSPT | 14 | 14 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | mm | ||
| JIS | I | 20 | 23 | 25 | 27 | 31 | 34 | 45 | 50 | 55 | mm | |
| d1 | 22.3 | 26.3 | 32,33 | 38,43 | 48,46 | 60,56 | 76,6 | 89,6 | 114,7 | mm | ||
| d2 | 21.7 | 25.7 | 31,67 | 37,57 | 47,54 | 59,44 | 75,87 | 88,83 | 113,98 | mm | ||
| ANSI | I | 20 | 23 | 25 | 27 | 31 | 34 | 45 | 50 | 55 | mm | |
| d1 | 21,54 | 26,87 | 33,65 | 42,42 | 48,56 | 60,63 | 73,38 | 89,31 | 114,76 | mm | ||
| d2 | 21.23 | 26,57 | 33,27 | 42.04 | 48.11 | 60,17 | 72,85 | 88,7 | 114,07 | mm | ||
| RÁMUS | I | 20 | 23 | 25 | 27 | 31 | 34 | 45 | 50 | 55 | mm | |
| d1 | 20.3 | 25.3 | 32.3 | 40.3 | 50.3 | 63,3 | 75,3 | 90,3 | 110,4 | mm | ||
| d2 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 | mm | ||
| d | 15 | 19 | 24 | 30 | 34 | 45 | 55 | 70 | 85 | mm | ||
| H | 37 | 55 | 66 | 73 | 81 | 91 | 99 | 121 | 134 | mm | ||
| A | 68 | 80 | 94 | 100 | 110 | 136 | 170 | 210 | 236 | mm | ||
| L | 77 | 91 | 103 | 111 | 123 | 146 | 178 | 210 | 255 | mm | ||
| D | 30 | 35.5 | 43 | 52 | 62 | 75 | 91 | 106 | 130 | mm | ||
